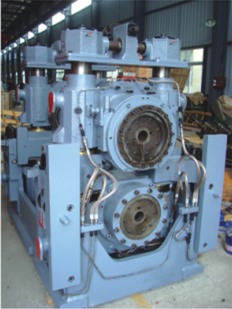

主導機型——棒材、線材和型鋼生產線;
主要特點——應力回線短,彈性變形小,整體剛度高,快速更換;
一、組成:
棒線材軋機軋機主要由輥縫調節裝置、軋輥輥系、拉桿裝配、軋機機座、導位梁等組成。為了防止軋輥的軸向竄動,上下軋輥均在操作側設置了防止軋輥軸向竄動的裝置。
1、輥縫調節裝置:由液壓馬達、傳動軸、傳動側和操作側蝸桿蝸輪副以及錐齒輪副等組成。傳動側和操作側各有1對蝸桿蝸輪副,蝸桿蝸輪副兩側各有一對錐齒輪副,在軋機4根拉桿的上端各套裝一個錐齒輪,液壓馬達通過蝸桿蝸輪副、錐齒輪副驅動拉桿轉動,拉桿通過軸承座內置絲母帶動軋輥上下移動。單個軋輥軸承座內置絲母左右旋向相反,上下軋輥軸承座同側內置絲母螺紋旋向相反,上下軋輥反向升降,以形成輥縫對稱調節。軋制線固定,減少了生產事故,提高了軋機作業率。傳動側和操作側蝸桿蝸輪箱之間的傳動軸上設置了離合器,便于單側調整輥縫,以保證上下軋輥水平。
2、軋輥輥系:由軋輥、四列短圓柱軸承、止推軸承和軸向調節裝置等組成。各軋輥傳動側和操作側分別由一只四列短圓柱軸承作徑向支撐,軋輥操作側裝設一只止推軸承承受軋輥的軸向載荷。上軋輥操作側設軸向調節裝置,軸向調節裝置采用內藏式結構,由蝸桿、蝸輪、前后雙螺紋副組成;手動旋轉蝸桿,蝸輪帶動止推軸承、四列短圓柱軸承內圈、動迷宮、上軋輥等一起作軸向移動。
3、拉桿裝配:由軸承座、拉桿、中間支承座等組成。軸承座內置絲母,通過固定在4 個中間支承座中的4 根拉桿將上下軸承座聯結在一起。上下軋輥采用彈性阻尼體(壽命半年)減振器平衡,可消除絲母和拉桿之間的螺紋間隙。由于取消了軋機牌坊,應力線由于拉桿和軸承座內置絲母的連接,縮短了應力線長度,減小了軋機的徑向彈跳。拉桿聯接的軸承座使軋輥軸承的受力狀態更合理,因此提高了軸承的承載能力,延長了軸承的使用壽命,使軋輥軸承運行更穩定。短應力軋機相較其它機型軋機的剛度、軋制精度更高。
4、軋機機座
焊接件,結構緊湊,剛性、強度高。
5、導位梁
a、固定導衛;
b、徑向、軸向有調節功能;
c、導位梁上帶上、下軋輥的噴水管。

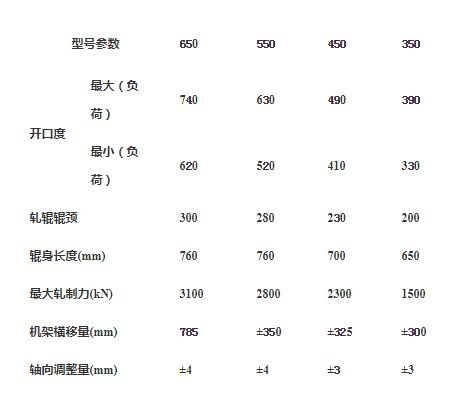

二、常用機型:
三、特點:
1、壓下裝置:
配有大速比人工調節裝置,使調節更省力、更容易;
2、軋機機架:
改進型機架與新型框架式導衛裝置配合使用,使軋機穩定更好、剛性更高。
3、軋輥輥系:
具有軸向調節裝置;
帶有軸向定位裝置,無軸向竄動;
4、拉桿裝配:
采用主螺母和副螺母的雙螺母結構形式,依靠平衡件(蝶簧或阻尼體)產生的平衡力來消除壓下拉桿與主螺母之間的螺紋間隙,提高軋制精度。
采用球面墊結構,在軋機軋制過程中輥箱能自適應,使軸承受力分布更均勻,軸承壽命可以顯著的提高;
5、新型框架導衛裝置:
新型框架式導衛裝置具有上下夾持功能,使導衛固定更為牢靠;
框架與機架剛性連接使軋機本體更牢靠,更耐受沖擊力;
由于導衛框架的使用,減少機架約束點,使軋輥裝拆變的更加方便。
6、可實現快速換輥,大大提高軋機作業率。
